2007-06-16

Under STS-117s besök kommer man att utföra tre planerade rymdpromenader och om det behövs finns det tid för en fjärde. Huvuduppgiften för de fyra rymdpromenadsastronauterna är att montera och aktivera styrbords solpanelselement - S3/S4. Om det behövs finns det även gott om tid att avhjälpa eventuella problem med hopvikandet av solpanel P6 del 2B.

S3/S4 ingår i det fackelelement som kommer att bestå av totalt elva segment och utgöra stationens ryggrad. Förutom solpanelerna är fackelelementen fyllda med kablar (både kraft- och kommunikationskablar), rörledningar, experiment, avlastningsplattor samt en liten mobil transportvagn som åker på en järnväg på ovansidan.

Jim Reilly har genomfört tre rymdpromenader innan medan Patrick Forrester har genomfört två stycken. För Olivas och Swanson är det första gången. Innan parentes presenteras eventuell markering på rymddräkterna.

Rymdpromenad 1 - 11 juni (22:02 - 05:17)
Astronauter: Jim Reilly (heldragna röda streck) och Danny Olivas (helvit dräkt)

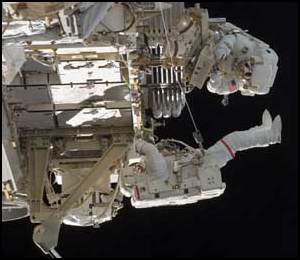

Här syns Reilly (botten) och Olivas under den första rymdpromenaden.
Här syns Reilly (botten) och Olivas under den första rymdpromenaden.
Foto: NASA.


Den första av de tre rymdpromenaderna kommer vara den som är mest utmanande, i alla fall som det ser ut i dagsläget. Medan de två astronauterna förbereder sig kommer besättningen ombord flytta den 17,5 ton tunga S3/S4 i position inför monteringen och installationen. S3/S4 kommer att installeras bredvid S1 och så fort detta är gjort kommer Reilly och Olivas att bege sig från luftslussen och dit för att påbörja inkopplingen. Först och främst handlar det om inkopplingen av el- och kommunikationskablar mellan S3/S4 och resten av stationen. När detta är gjort kommer markkontrollen att påbörja aktiveringen av S3/S4 medan Reilly och Olivas fortsätter med andra uppgifter.

Bland annat kommer man att ta bort skydd från utrustning på utsidan av stationen samt förberedda verktyg inför kommande rymdpromenader. Efter detta kommer man återvända till S3/S4 för att ta bort lås och liknande som skyddat solpanelselementet under uppskjutningen.

Efter detta gav man sig i kast med att förberedda SARJ (Solar Alpha Rotary Joint) inför dess aktivering. Det är SARJ som kommer att rotera solpanelen så den alltid följer Solen. Bland annat monterade man utrustning inför aktiveringen samt fortsatte bortplockningen av de lås som hållit delar av SARJ i läge under uppskjutningen.

Rymdpromenad 2 - 13 juni (20:28 - 03:00)
Astronauter: Patrick Forrester (brutna röda streck) och Steven Swanson (diagonala röda streck)

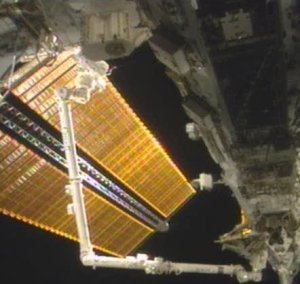

Forrester syns här längst ut på robotarmen.
Forrester syns här längst ut på robotarmen.
Foto: NASA TV.

De första timmarna av onsdagens rymdpromenad tillbringade Patrick Forrester längst ut på rymdstationens robotarm. Anledningen var att man tidigare under dagen hade fått problem med hopvikningen av solpanel P6 del 2B. Bland annat var det paneler som vek sig åt fel håll och små mellanmetallbitar som delvis lossnade. Totalt rörde det sig om ungefär fem områden på den delvis hopvikta solpanelen som Forrester var och arbetar på. Till sin hjälp hade han samma verktyg som användes under STS-116s uppdrag i december förra året. Bland annat kan nämnas en tång för att knipsa av ett av metallremsorna med samt ett verktyg som såt ut som en hockeyklubba. "Hockeyklubban" användes för att peta panelerna på plats med.

För att hjälpa och bistå Forrester under arbetet med solpanelen fanns Steven Swanson, som gjorde sin första rymdpromenad. Tillsammans otjärade de alla funna problemområden och förberedde solpanelen för fortsatt hopvikning. Efter att Swanson och Forrester gjort sitt packade man undan från solpanelen och kommando att återuppta hopvikningen skickades. Totalt vek man ihop 11 sektioner under dagens rymdpromenad, vilket gör att man hittills vikit ihop 18,5 sektioner av den 31,5 (45 meter) långa solpanelen. Solpanel P6 del 2B är med andra ord nu tillräckligt hopvikt för att tillåta solpanel S4 att rotera. Hopvikningen skedde en halv till tre sektioner i taget och utan större incidenter.

Arbetet med solpanelen tog ungefär två timmar av rymdpromenaden. När man var klara med detta återvände astronauterna till luftslussen för att hämta verktyg, skruvmaskiner bland annat, för den fortsatta rymdpromenaden. Uppgifterna som återstår är att ta bort låsanordningar och lock från SARJ (Solar Alpha Rotary Joint, S3). SARJ är den del av solpanelssegmentet som ser till att man kan rotera solpanelen. Förutom att ta bort låsanordningar, som hållit rörliga delar på plats under uppskjutningen, kommer man fortsätt arbetet med att aktivera SARJ.

Rymdpromenad 3 - 15 juni (19:26 - 03:22)
Astronauter: Jim Reilly (heldragna röda streck) och Danny Olivas (helvit dräkt)

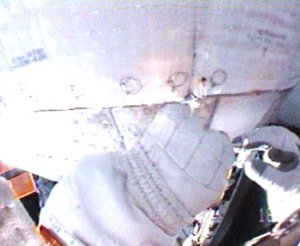

Olivas
Olivas häftar fast panelen.
Bild: NASA TV.

Den viktigaste uppgiften under den tredje rymdpromenaden var att reparera en skada på Atlantis som uppstod under uppskjutningen. Skadan bestod i att en mjukpanel hade vik upp sig och på detta sätt blottade aluminiumramverket under. Den som fick i uppdrag att utföra reparationen var Olivas och själva reparationen skedde med kirurgiska häftklammer.

r Olivas med hjälp av robotarmen hade förflyttat sig till arbetsområdet upptill och baktill på Atlantis tryckte han ner den uppstickande panelen. När detta vara gjort häftade han fast den med de andra med hjälp av ett trettiotal kirurgiska häftklammer. Ovanpå detta häftade han sedan fast extra skyddspaneler för att täcka skarvarna.

En första analys av reparationen visar att den var lyckad och att man kommer kunna återvända till jorden utan problem.

Medan Olivas arbetar med reparationen arbetare Reilly med uppgraderingen av en ventil på Destinymodulen som används för att få ut vatten. Innan uppgraderingen släpptes vattnet ut i rymden, men nu återvinns detta vatten och används i syreproduktionen.

Den tredje och sita uppgiften för Reilly och Olivas var att hjälpa till i arbetet med att vika ihop solpanel P6/2B. Med hjälp av de verktyg som utvecklades under Discoverys uppdrag i december förra året såg man till att panelerna föll rätt under hopvikningen. Innan fredagens rymdpromenad hade man vikt ihop ungefär halva solpanelen och efter Reilly och Olivas arbetsinsatts var hela solpanelen hopvikt. Detta möjliggör den flytt av P6, till sitt permanenta läge, som är planerad för senare i år.

Rymdpromenad 4 - 17 juni (18:25 - 00:54)
Astronauter: Patrick Forrester (brutna röda streck) och Steven Swanson (diagonala röda streck)

Den fjärde och sista rymdpromenaden för denna gång inleddes strax före klockan halv sju på söndagskvällen. En av de viktigaste uppgifterna under den sex timmar långa rymdpromenaden var att slutföra arbetet med SARJ (Solar Alpha Rotary Joint), så att man kan börja rotera solpanel S4 och följa Solen. Arbetet med SARJn bestod i att ta bort de sista låsanordningarna. Man inspekterade även den motorn på SARJn som ser till att rotera den samma. Efter att besättningen hade gått och lagt sig skickade markkontrollen kommando om att SARJ skulle rotera 5 grader. Efter att man konstaterat att detta genomförts utan problem satte man det hela i automode så att solpanelen kommer följa Solen.

Utöver detta arbete monterade man även stoppklossar längs den järnväg som går längs hela fackelstrukturen, där även solpanelen är monterade. Denna järnväg används av dem mobila transportvagnen. Det är med denna järnväg som man kan förflytta stationens robotarm, Candarm2, längs stationen och tack vare de nya soppklossarna kan man man köra en längre sträcka.

Man öppnade även den ventil som Reilly uppgraderade under den tredje rymdpromenaden. Detta gjordes efter att Clay Anderson konfigurerade det hela inifrån stationen under lördagen. man monterade även en kommunikationskabel på utsidan vilket gör det möjligt att styra den ryska delen av stationen från de amerikanska datorerna.
